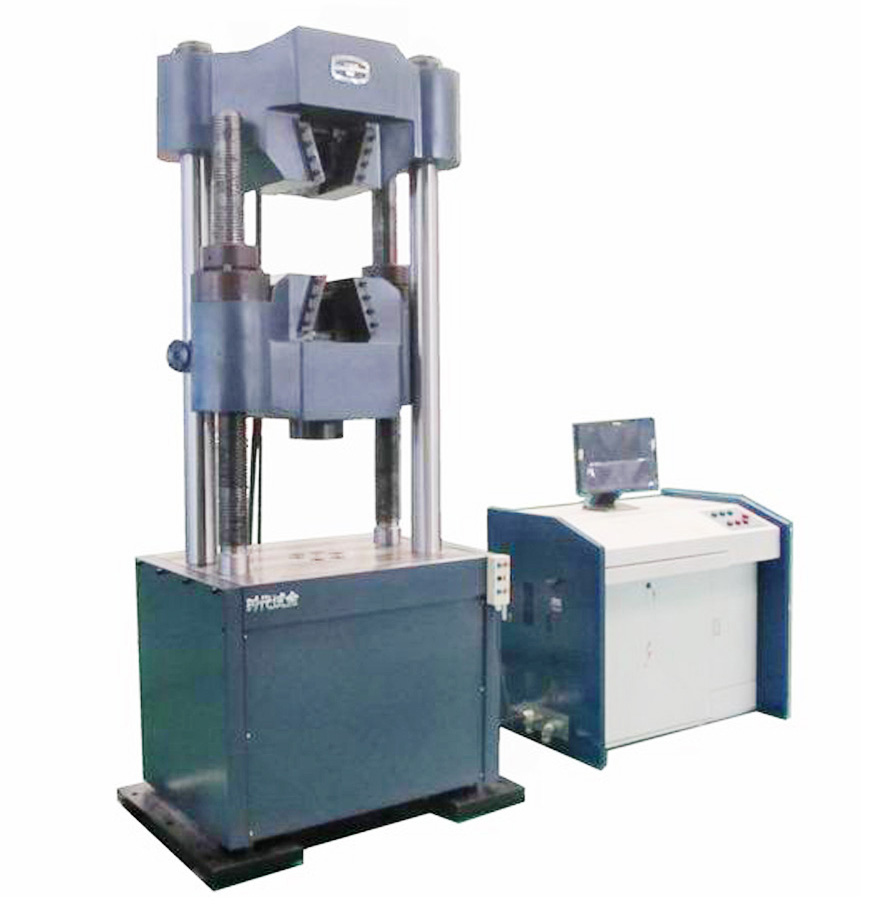

WAW-600C微机控制电液伺服万能试验机
一.功能及结构简述
济南试金WAW-600C微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
济南试金主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机、蜗轮蜗杆、螺母转动带动横梁升降。
测控系统采用济南试金公司自主研发的微机控制电液伺服测控系统，传感器测力，微机屏幕显示试验力、变形和各种试验曲线，能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持等多种控制方式，能够按照GB/T228-2002自动计算各种数值，并且能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。
二、主要技术参数
|
序号 |
技术指标 |
参 数 |
|
1 |
最大试验力kN |
600 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
济南试金试验力测量范围 |
最大试验力的2%~100% |
|
4 |
等速应力控制范围(N/mm2·S-1) |
2~60 |
|
5 |
应力速率误差 |
≤±5% |
|
6 |
等速应变控制范围 |
0.00025/s~0.0025/s |
|
7 |
应变速率误差 |
≤±5% |
|
8 |
等速位移控制范围(mm/min) |
0.5~50 |
|
9 |
位移速度相对误差 |
≤±5% |
|
10 |
夹紧方式 |
液压夹紧 |
|
11 |
圆试样夹持直径范围mm |
Φ13～Φ40 |
|
12 |
扁试样夹持厚度范围mm |
0~30 |
|
13 |
扁试样夹持宽度mm |
80 |
|
14 |
最大拉伸试验空间mm |
600 |
|
15 |
最大压缩试验空间mm |
500 |
|
16 |
控制柜外形尺寸mm |
600×480×960 |
|
17 |
主机外形尺寸mm |
1180×750×2633 |
|
18 |
电机功率kW |
4.1 |
|
19 |
济南试金主机质量kg |
3000 |
|
20 |
立柱净间距(mm) |
650 |
|
21 |
上下压盘尺寸mm |
Φ125 |
|
22 |
弯曲支棍间距mm |
600 |
|
23 |
弯曲支棍宽度mm |
140 |
|
24 |
容许弯曲度mm |
100 |
|
25 |
剪切试样直径mm |
Φ10 |
|
26 |
最大活塞行程mm |
250 |
|
27 |
活塞最大移动速度mm/min |
约80 |
|
28 |
试验空间调整速度mm/min |
约150 |
