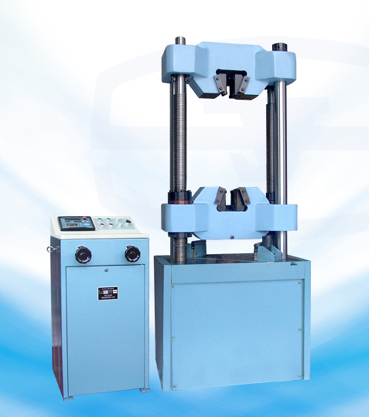

WES-600B电液式万能试验机
一.功能及结构简述
●济南试金WES-600B电液式万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机经减速器、链传动机构、丝杠副传动。
●济南试金测力机构采用传感器测量试验力，通过数显表显示试验力的大小，能够显示加荷速度和最大试验力，还能够自动求取屈服特性比较明显的材料的屈服强度。
二、主要技术参数
|
序号 |
项 目 名 称 |
参 数 |
|
1 |
最大试验力kN |
600 |
|
2 |
试验力示值相对误差 |
≤±1% |
|
3 |
测量范围kN |
24～600 |
|
4 |
夹紧方式 |
手动夹紧 |
|
5 |
圆试样夹持直径范围mm |
Φ26～Φ40 |
|
6 |
最大拉伸试验空间mm |
550 |
|
7 |
最大压缩试验空间mm |
450 |
|
8 |
控制柜外形尺寸mm |
610×700×1280 |
|
9 |
主机外形尺寸mm |
920×630×2226 |
|
10 |
电机功率kW |
2.1 |
|
11 |
主机质量kg |
2500 |
|
12 |
柱间距离mm |
515 |
|
13 |
上下压盘尺寸mm |
Φ120 |
|
14 |
弯曲支棍间距mm |
350 |
|
15 |
弯曲支棍宽度mm |
140 |
|
16 |
容许弯曲度mm |
100 |
|
17 |
活塞最大移动速度mm/min |
约70 |
|
18 |
最大活塞行程mm |
200 |
|
19 |
试验空间调整速度mm/min |
约150 |
三、标准配置
|
序号 |
名 称 |
规 格 |
生产厂家 |
数量 |
备 注 |
|
1 |
主 机 |
|
济南试金 |
1台 |
|
|
2 |
数显控制柜 |
|
济南试金 |
1台 |
|
|
3 |
数显表 |
|
济南试金 |
1台 |
|
|
4 |
引伸计 |
YYU-10/50 |
北钢院 |
1只 |
|
|
5 |
油压传感器 |
CYB-12SA |
中航机电 |
1只 |
|
|
6 |
圆试样钳口 |
Φ26mm～Φ40mm |
济南试金 |
1副 |
|
|
7 |
压缩附具 |
Φ120 |
济南试金 |
1套 |
|
|
8 |
弯曲试验附具 |
|
济南试金 |
1套 |
|
|
9 |
随机工具 |
|
|
1套 |
|
|
10 |
随机文件 |
|
|
1套 |
|
四、特殊配置
|
序号 |
名 称 |
规 格 |
生产厂家 |
数量 |
备 注 |
|
1 |
圆试样拉伸钳口(mm) |
Φ13～Φ26 |
|
1副 |
|
|
2 |
扁试样拉伸钳口(mm) |
0～15，15～30 |
|
各1副 |
|
|
3 |
剪切试验附具 |
|
|
1套 |
|
