一.功能及结构简述

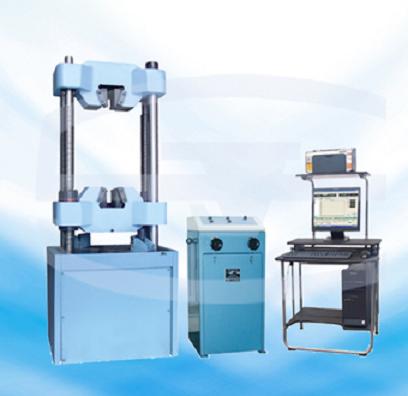

●济南试金的WEW-600D系列微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，采用电机经减速器、链传动机构、丝杠副传动。
●测力机构采用传感器测力，使用济南试金集团公司自主研发的微机屏显系统，能够显示试验力、峰值、变形和各种试验曲线，能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。
二、济南试金的试验机主要技术参数
|
序号 |
技术名称 |
WEW-600D |
|
1 |
最大试验力kN |
600 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
试验力测量范围 |
最大试验力的2%~100% |
|
4 |
夹紧方式 |
液压夹紧 |
|
5 |
圆试样夹持直径mm |
Φ13~Φ40 |
|
6 |
扁试样夹持厚度mm |
0~30 |
|
7 |
扁试样夹持宽度mm |
80 |
|
8 |
最大拉伸试验空间mm |
650 |
|
9 |
最大压缩试验空间mm |
550 |
|
10 |
控制柜外形尺寸mm |
610×700×1100 |
|
11 |
主机外形尺寸（包括活塞行程）mm |
840×620×2210 |
|
12 |
主机质量kg |
1600 |
|
13 |
上下压盘尺寸mm |
Φ160 |
|
14 |
弯曲支辊间距mm |
600 |
|
15 |
弯曲支辊宽度mm |
140 |
|
16 |
容许弯曲度mm |
100 |
|
17 |
剪切试样直径mm |
Φ10 |
|
18 |
活塞最大行程mm |
200 |
|
19 |
活塞最大移动速度mm/min |
约70 |
|
20 |
试验空间调整机构 |
电机减速器链轮链条传动 |
