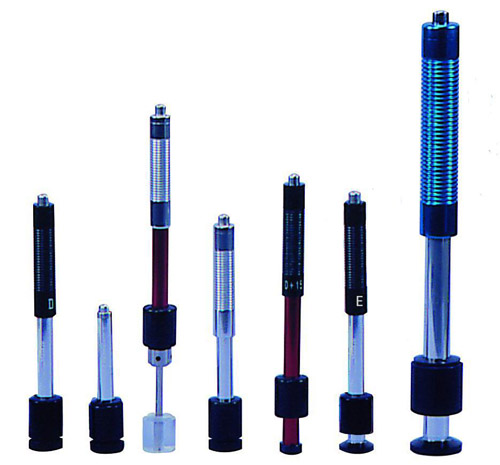

异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量
冲击体质量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球头硬度:
球头直径:
球头材料:

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
5mm
碳化钨

5000HV
3mm
金刚石

冲击装置直径:
冲击装置长度:
冲击装置重量:

20mm
86(147)/ 75mm
50g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:
可直接测量
需稳定支撑
需密实耦合

>5kg
2～5kg
0.05～2kg

>5kg
2～5kg
0.05～2kg

>1.5kg
0.5～1.5kg
0.02～0.5kg

>15kg
5～15kg
0.5～5kg

>5kg
2～5kg
0.05～2kg

试件最小厚度
密实耦合
硬化层最小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径
压痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV时

压痕直径
压痕深度

0.54mm
17μ,,,m

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV时

压痕直径
压痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

冲击装置适用范围

DC型测量孔或园柱筒内; DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度极高材料
