索诺德超声波硬度计
产品概述：

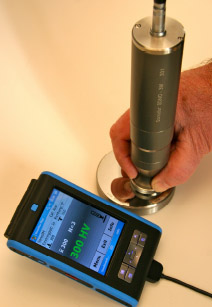

索诺德(SonoDur)硬度测量系统由手持式PDA和CUI测量探头组成，两者之间通过线缆连接，手持式PDA是带软件的，基于WINDOWS的主机，可以通过USB，蓝牙，WLAN等方式进行数据传输和远程控制。
功能特点：
●超声波硬度计触摸屏界面、菜单式操作，使用简单方便。
●基于WINDOWS的主机，可以通过USB，蓝牙，WLAN等方式进行数据传输和远程控制。
●SonoDur使用可充电电池，无需更换电池。一次充电操作时间比其他同类硬度测试仪大约长五倍以上，电量至少满足500次连续测量。
●仪器可以在不连接探头的情况下操作，用于对新的操作员进行培训，可以节省时间和昂贵的参考模块。
●操作简单直观，直接点击对应的键进入相应的设置，比如：转换、阀值、停滞时间、材料校准、测量探头补偿、硬度计组数据评估。
●菜单清晰明确，没有隐藏项。
●可以直接通过PC 进行设置，生产数据文件数据组。
显示测量结果和相关参数一目了然，可以直接触摸显示屏进入相应的功能，界面也可以通过菜单键操作。
触摸屏操作 显示测量结果和相关参数一目了然
专用外壳保护避免划伤和污染
技术参数：
|
测量方式 |
UCI法，符合DIN50159,ASTMA1038 |
|
探头 |
维氏金刚石136° |
|
测试负载
牛顿值（1kgf=9.81N） |
电机探头
1N,3N,和8.6N
手动探头
10N.49N和98N |
|
硬度值（细节参看前面表） |
转换依据ASTM140,和EN ISO 18265
拉伸强度：98N负载 |
|
不准确度 |
五次测量平均值误差﹤3% |
|
重复性（均方差）和范围 |
用3N电动探头在硬度值为300HV的标准块上测量5次或大于5次的误差为﹤2%
用8.6N电动探头在硬度值为300HV标准块上测量5次或大于5次的误差为﹤3% |
|
使用时间 |
大于8小时或者大于500次测量（取决于系统性能温度和仪器设置） |
|
使用温度和充电温度 |
0-50 ℃ /0-40 ℃ |
|
保存温度 |
-10-6 0 ℃ |
|
湿度 |
最大90%，探头不凝露 |
|
仪器 |
|
尺寸 |
约132*78*22mm |
|
重量 |
约240g |
|
锂电池 |
3.7V，3000MAH |
|
屏幕 |
触摸屏 TFT材质 分辨率640*320 |
|
接口 |
WLAN, USB1.1 ,GPS, 蓝牙，SD卡 |
|
防护等级 |
IP65(防水防尘) |
|
防震 |
MIL标准810 516 IV |
|
存储容量 |
机身存储78M和2G 扩展卡，几乎可以无限量存储测量值和校准设置 |
|
操作系统 |
WM 英语或者德语 |
|
系统语言 ，可选 |
德语 英语或者其它订制语言 |
使用方法：
1.探针接触上试件表面时仪器显示出接触指示符号;
2.保持探针与试件的接触，施加探头与工件表面垂直方向的压力;
3.仪器显示出读数，并保持读数结果.

传感器选择：
SONO-1M： HV0.1(1N) 适合于薄层，抛光的表面检测
SONO-3M： HV0.3(3N) 铜合金材料, 铬镀层>1000HV
SONO-8M： HV0.9(8.6N)与HV1适用性相似
SONO-10M： HV1(10N) 用于表面硬化层检测（热处理车间）
SONO-50M： HV5(49N) 常规硬度检测
SONO-100M：HV10(98N)用于DIN EN ISO 1090标准，焊缝，切割边缘检测
标准配置：
 |
手持式PDA（含数据线）一套
SONO-50M 型CUI测量探头一只
数据线一根
电源适配器一只
屏幕保护膜一张
随机文件一份（含光盘） | | |
