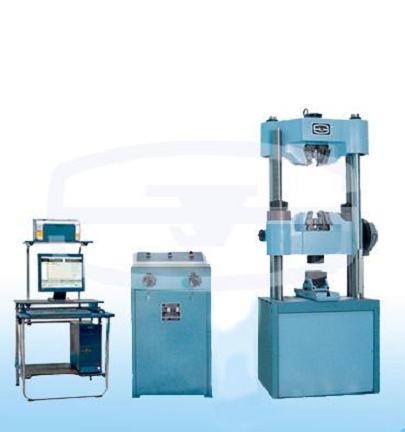

WEW-600C微机屏显式液压万能试验机
一、功能及结构简述
●济南试金的WEW-600C微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸上置式结构，拉伸空间位于主机的下方，压缩、弯曲试验空间位于主机上方油缸座和上钳口座之间，通过上钳口座的移动调整试验空间。
●测力机构采用传感器测力，使用济南试金公司自主研发的微机屏显系统，能够显示试验力、峰值、变形和各种试验曲线，能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。
二、主要技术参数
|
序号 |
技术名称 |
参 数 |
|
1 |
最大试验力kN |
600 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
试验力测量范围 |
最大试验力的2%~100% |
|
4 |
夹紧方式 |
液压夹紧 |
|
5 |
圆试样夹持直径mm |
Φ13~Φ40 |
|
6 |
扁试样夹持厚度mm |
0~30 |
|
7 |
扁试样夹持宽度mm |
80 |
|
8 |
最大拉伸试验空间mm |
600 |
|
9 |
最大压缩试验空间mm |
550 |
|
10 |
控制柜外形尺寸mm |
610×700×1100 |
|
11 |
主机外形尺寸（包括活塞行程）mm |
1180×750×2633 |
|
12 |
电机功率kW |
2.6 |
|
13 |
主机质量kg |
3000 |
|
14 |
立柱净间距mm |
650 |
|
15 |
上下压盘尺寸mm |
Φ125 |
|
16 |
弯曲支辊间距mm |
600 |
|
17 |
弯曲支辊宽度mm |
140 |
|
18 |
容许弯曲度mm |
100 |
|
19 |
活塞最大行程mm |
200 |
|
20 |
活塞最大移动速度mm/min |
约70 |
|
21 |
试验空间调整速度mm/min |
约150 |
三、标准配置
|
序号 |
名 称 |
规 格 |
数 量 |
备 注 |
|
1 |
主机 |
济南试金 |
1台 |
|
|
2 |
控制柜 |
济南试金 |
1台 |
|
|
3 |
测控系统 |
济南试金 |
1套 |
|
|
4 |
引伸计 |
YYU-10/50 |
1只 |
北钢院 |
|
5 |
油压传感器 |
CYB-12SA |
1只 |
中航机电 |
|
6 |
计算机 |
联想扬天系列 |
1台 |
联想 |
|
7 |
打印机 |
喷墨打印机 |
1台 |
HP |
|
8 |
计算机桌 |
|
1张 |
|
|
9 |
圆试样拉伸钳口(mm) |
Φ13~Φ26，Φ26~Φ40 |
各1副 |
|
|
10 |
扁试样拉伸钳口(mm) |
0~15，15~30 |
各1副 |
|
|
11 |
压缩试验附具 |
|
1套 |
|
|
12 |
弯曲试验附具 |
|
1套 |
|
|
13 |
随机工具 |
|
1套 |
|
|
14 |
随机文件 |
|
1套 |
|
产品具体参数及服务请咨询：济南试金 翟胜 13851491314 |
