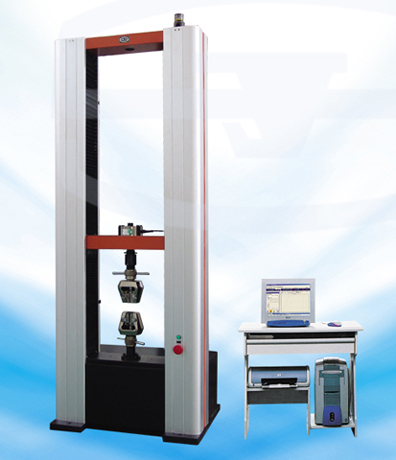

济南试金WDW-50E 微机控制电子式万能试验机
一、产品描述
●济南试金主机：产品采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。
●济南试金的附具标准配置：楔型拉伸附具、压缩附具、弯曲附具各一套。
●济南试金的电气系统：
（1）采用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定
性，实验数据准确性。
二、技术参数
|
序号 |
技术指标 |
WDW-50E |
|
1 |
济南试金试验机等级 |
1级或0.5级 |
|
2 |
试验力最大值 |
50kN |
|
3 |
试验力测量范围 |
最大试验力的（0.4%～100%） |
|
4 |
试验力测量精度 |
最大试验力的（0.4%～100%）测量范围内，优于示值的±1％（1级）；
最大试验力的（0.4%～100%）测量范围内，优于示值的±0.5％（0.5级） |
|
5 |
试验力分辨力 |
±300000码 |
|
6 |
变形最大值 |
10mm |
|
7 |
变形测量范围 |
引伸计满量程的0.2%-100% |
|
8 |
变形测量精度 |
引伸计满量程的0.2%-100%范围内，优于示值的±1％（1级）；
引伸计满量程的0.2%-100%范围内，优于示值的±0.5％（0.5级） |
|
9 |
位移测量精度 |
优于示值的±1％（1级）；优于示值的±0.5％（0.5级） |
|
10 |
济南试金位移分辨力 |
0.001mm |
|
11 |
位移速度（mm/min） |
0. 005 ~ 500 ，无级调速 |
|
12 |
拉伸行程（mm） |
600 |
|
13 |
压缩行程（mm） |
600 |
|
14 |
试验宽度（mm） |
575 |
|
15 |
力控速率调节范围 |
0.005--5%Fs/s |
|
16 |
力控速率控制精度 |
为±1%设定值以内 |
|
17 |
变形速率调节范围 |
0.005—5%Fs/s |
|
18 |
变形速率控制精度 |
速率＜0.05%Fs时，为±1%设定值以内；
速率＞0.05%Fs时，为±0.5%设定值以内 |
|
19 |
位移速率控制精度 |
速率＜0.01mm/min时，为设定值的±1%以内；
速率≥0.01mm/min时，为设定值的±0.5%以内。 |
|
20 |
恒力、恒位移、恒变形控制范围 |
0.5%~100%Fs |
|
21 |
恒力、恒位移、恒变形控制精度 |
设定值≥10%Fs时，为设定值的±0.1%以内；
速率＜10%Fs时，为设定值的±1%以内 |
|
22 |
工作环境 |
室温10～35℃，湿度20%～80% |
|
23 |
主机外形尺寸
（宽×深×高）(mm) |
945×654×2226 |
|
24 |
济南试金主机重量（kg） |
700 |
