产品名称及型号：

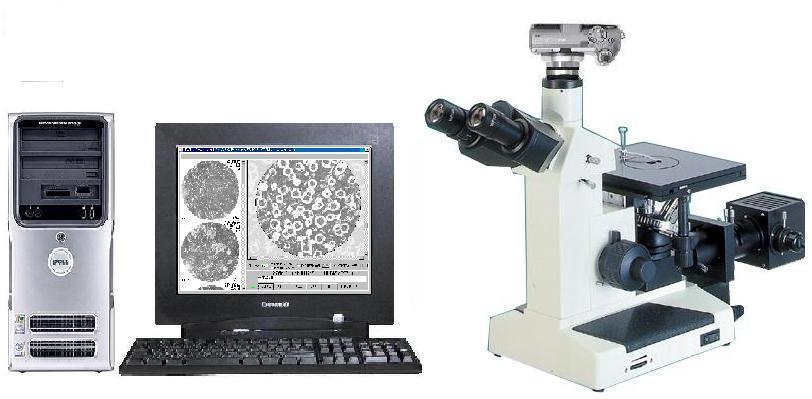

图像分析系统MS500

特点及用途：

金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。

      越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。

◇仪器配置了摄影系统，具有多倍光学变焦，可以拍摄符合标准的各种放大倍率的金相图谱，适合定标对比、评级及定倍打印；

◇配置高清晰度的图像捕捉卡，便于在显示器同步完成显微镜的调焦和即时采集显微图像；

◇可由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱；

◇系统还配置了专业定量金相图像分析计算机操作系统软件，对采集的试样图谱进行进行实时测量、评级(符合国标及其他相关行业标准)、分析、统计及输出图文报告；

◇系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。

系统配置:

1.金相显微镜：    三目倒置金相显微镜4XC

2.数码适配镜：    专用显微镜与数码相机的光学和机械接口

3.摄像头：         300万摄像头（日本）

4.图像处理系统：  图像捕捉卡 (高分辨率图像实时采集卡 二次开发软件包)

5.图像分析系统：  专业定量金相分析计算机操作系统 (2010版软件)

金相显微镜MS500:

三目倒置金相显微镜，可以用来观察材料表面的组织结构及形态，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和形状无关，适合较大的试样，并使操作比较方便。

◇具备大移动载物台和多种孔径的载物片，适合较大试样的操作；

◇外置式的同轴反射照明系统，便于调整光路、插入滤色片和更换灯泡；

◇升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦。

技术规格

1.结构：                       倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调  4物镜转换器

2.总放大倍率：              显微镜100×～1000× 图像300×～3000×

3.分划目镜：                 10× 平场可变焦  格值0.1 mm

4.测微尺：                    格值0.01 mm / 1 mm

5.双层机械载物台：      200 × 152 mm 移动范围15 × 15 mm

6.调焦机构：                同轴粗微动  限位保护  升降范围30 mm 微调0.002 mm

7.同轴反射照明系统：  亮度可调 卤素灯20W / 6V带滤色片(黄,绿,蓝,磨砂)

8.物,目镜和放大倍率： 标准配置 (可以选配其他倍率物、目镜)

金相显微镜成套性

选配件

专业定量金相图像分析计算机操作系统 (软件) 简介:

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统(SRMAS软件)”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面 (也可以选择英文版本)，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

系统包括如下主要功能：

◇图像编辑软件：图像采集，图像存储等十多种功能；

◇图像软件：影像增强，图像叠加等十多种功能；

◇图像测量软件：周长、面积、百分含量等几十种测量功能；

◇输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

◇脱碳层、渗碳层测量，表面涂层厚度测量；

◇铁素体、奥氏体型不锈钢中相-面积测量；

◇高硅铝合金初晶硅与共晶硅分析；

◇钛合金材料分析……等；

◇包含进行比对的近391种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

示例图谱：(软件中包含近391种常用金属材料的金相图谱)
