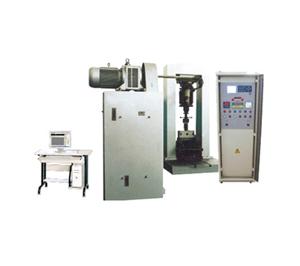

济南试金脉动疲劳试验机各部分功能及特点：

一、济南试金的主机（脉动器）：

1主机为全封闭曲柄连杆摆杆机构，由电机驱动，试验力大小，试验力上下峰值，试验频率连续可调；

2试验机采用高压油泵为系统提供高压油，能充分满足不同频率的疲劳试验要求；

3脉动器的旋转部位采用专门研制的滚针轴承，宽度大，承载均匀摩擦力小，能承受长期的交变负荷；

4脉动器具有完善的润滑机构。通过专用润滑油泵为润滑系统提供润滑油，各运动部位都具有充分的循环润滑油，从而保证系统长期运转工作；

5采用低速平稳启动、飞轮蓄能稳压及封闭工作油腔脉动技术，降低驱动电机功率，有效降低试验能耗；

6脉动器配置快速卸荷阀及快速充油阀，能实现试验机的快速卸荷和作动器的快速充油；

7适用安装多台不同规格的作动器进行多点同步加载试验。

二、济南试金的电气控制柜：

1电气控制柜实现对试验机的电气控制；

2具有润滑故障、试样断裂振动等报警显示装置；

3指针显示试验频率、主电机工作电流；

4配置试验力增、减，快速卸荷，振幅增、减，快速充油，工作频率增、减，主机启动、主机停止，总开、总停等电气控制及操作按钮；

5配置压力传感器及试验力测量装。

三、济南试金作动器：

1根据用户使用要求配置作动器，作动器规格：50kN，100kN，250kN，500kN，1000KN等五种，垂直安装在专用加力架上同步工作，为试样施加脉动试验力；

2柱塞机构，配置多根可调整出压力的弹簧平衡运动部件质量，底座及加力盘处为球面铰接机构，可有效抵消试验过程中的侧向力；

3配置调整丝杠及加长管，满足大范围工作空间要求；

4具有安装调整 指示装置和卸油回流专用管路；

5通过专用管路与主机脉动器连接。

四、济南试金管路：

管路采用专用金属高压管或高压软管，方便作动器进行位置调整。

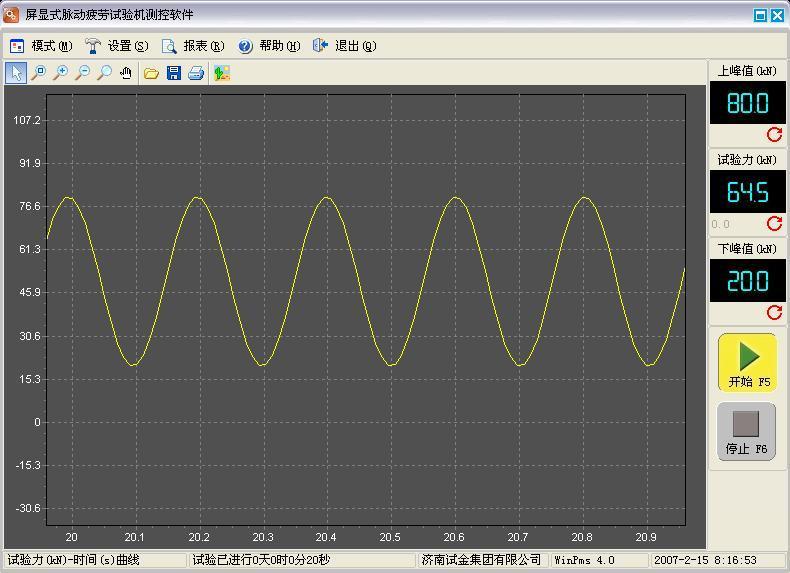

软件主界面

五、济南试金的计算机数据采集及处理系统（软件主界面如图所示）：

1计算机屏幕显示静态试验力，动态试验力上、下峰值，试验波形，控制打印机打印试验报告；

2系统具有完整的文件操作功能用于试验曲线、试验数据的储存；同时，试验数据可以文本形式进行存储，以便于用户进行二次数据处理；

3采用身份验证、密码登陆方式设置操作权限；

4计算机具有过载保护功能。

六、济南试金的加力架及工装：

加力架及工装为特殊配置，可根据用户需要进行设计，满足试验要求。

济南试金脉动疲劳试验机技术参数：
