一、设备型号、名称：

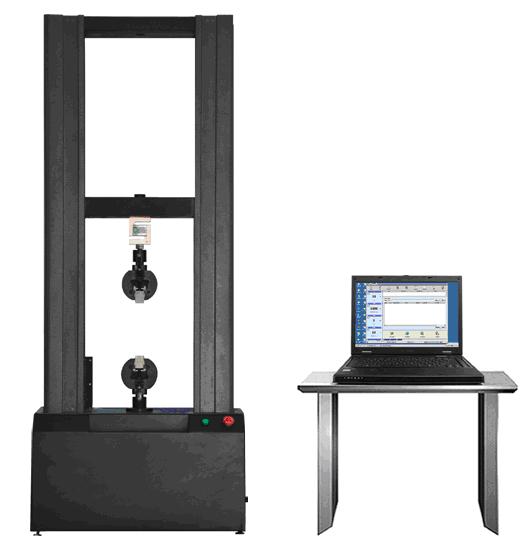

济南试金的WDW-B20 微机控制电子万能试验机
二、济南试金的设备用途：
本机用于金属及非金属（含复合材料）的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的静力学性能测试分析研究，可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E 等试验参数，并可根据GB、ISO、DIN、ASTM、JIS 等国内、国际相关标准进行试验和提供数据。
三、主要技术参数：
（一）测量参数：
1.最大试验力： 20kN（可另加配传感器来扩展测力范围）
2.济南试金试验力测量范围： 0.2%～100%FS（满量程）
3.试验力示值误差： 示值的±0.5%以内
4.试验力分辨率： 最大试验力的±1/300000全程不分档，且全程分辨率不变
5.变形测量范围： 0.2%～100%FS
6.变形示值误差： 示值的±0.5%以内
7.变形分辨率： 最大变形的1/300000
8.位移示值误差： 示值的±0.5%以内
9.位移分辨率： 0.025μm
（二）济南试金的试验机控制参数：
1.力控速率调节范围：0.005～5%FS/s
2.力控速率控制精度：
速率＜0.05%FS/s 时，为设定值的±2%以内，
速率≥0.05%FS/s 时，为设定值的±0.5%以内；
3.变形速率调节范围：0.005～5%FS/s
4.变形速率控制精度：
速率＜0.05%FS/s 时，为设定值的±2%以内，
速率≥0.05%FS/s 时，为设定值的±0.5%以内；
5.位移速率调节范围：0.001～500mm/min
6.位移速率控制精度：
速率＜0.5mm/min 时，为设定值的±1%以内，
速率≥0.5mm/min 时，为设定值的±0.2%以内。
（三）其它参数：
1.有效试验宽度： 400mm
2.有效拉伸行程： 700mm（可根据用户需求定制）
3.有效压缩行程： 700mm
4.主机外形尺寸（长×宽×高）：（760×460×1900）mm
5.济南试金主机重量： 约350Kg
6.电源： 380V，50Hz，1kW
四、设备配置：
（一）济南试金试验机主机：20kN 门式结构 一台
1.机架：WDW 系列机架 一套
2.滚珠丝杠：高精密、无间隙 两根
（二）济南试金的试验机控制及测量系统 一套
1.伺服电机和伺服调速系统（进口） 一套
2.同步齿形带（进口） 一套
3.负荷传感器：20kN（美国进口） 一只
4. TIME Blue Ocean 全数字闭环控制及测量系统 一套
1）负荷测量系统
2）位移测量系统
3）变形测量系统
5. TIME Blue Ocean WIN 软件 一套
6.手控盒（有磁力，可吸附于机架任意位置） 一个
7.商用品牌笔记本式电脑（联想，全国联保） 一台
8.品牌打印机（惠普彩色喷墨A4） 一台
（三）附具（可根据客户需求定制） 一套
1.楔形拉伸夹具 一套
1）平钳口：0-7mm、7-14mm 一付
2）V 型钳口：Ф4-Ф9mm、Ф9-16mm 一付
2.压缩夹具：Ф100mm 一套
