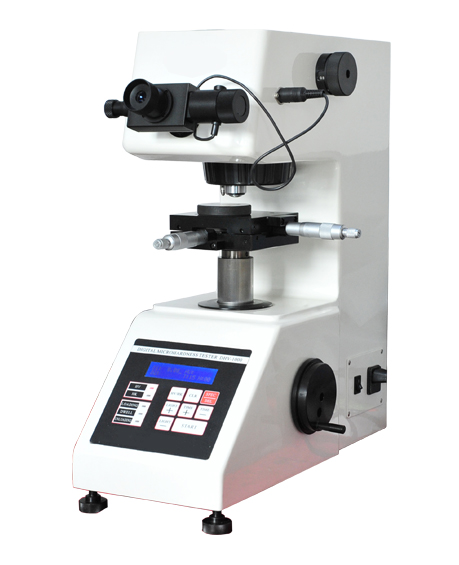

时代TMVS-1/TMVS-1S数显自动（手动）砖塔显微维氏硬度计
产品概述：
• TMVS-1/TMVS-1S数显自动（手动）砖塔显微维氏硬度计在机械上采用精密的设计，在电气上由CPU控制试验过程，在光学上采用高清晰光学测量系统、光电传感等新技术
• 适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
功能特点：
• 操作由面板上的触摸键输入，能预置试验力保持时间、选择维氏或努氏试验方法、调节测量光源的强弱等功能。
• 在LCD液屏上显示测量压痕长度、硬度值、试验力保持时间，测量次数等
• 硬度计可根据用户特殊要求配置CCD图像自动测量装置、视频装置和摄像装置。
技术参数：
|
型 号 |
TMVS-1 |
TMVS-1S |
|
标 尺 |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
试 验 力 |
（10, 25, 50, 100, 200, 300, 500, 1000）gf |
|
试验力 |
选择旋钮 |
|
符合标准 |
EN-SO6507， GB/T4340， ASTMandJIS |
|
加 卸 载 |
自动 |
|
试验保持时间 |
0 ～ 60s |
|
转 塔 |
电动 |
手动 |
|
目镜放大倍数 |
10X |
|
数字式目镜 |
√ |
|
目镜分辨率 |
0.0625μm |
|
物镜倍率 |
10x，40x |
|
总放大倍率 |
100x（观察）, 400x（测量） |
|
测量范围 |
200μm |
|
光 通 道 |
双光通道切换：目镜/摄像装置 |
|
滤 色 片 |
蓝色 |
|
光 源 |
12V/50W |
|
显 示 |
对角线长度、硬度值、试验力等 |
|
硬 度 值 |
5位 |
|
对角线长度 |
4位（D1,D2） |
|
测试高度 |
100mm |
|
测试宽度 |
98mm |
|
XY台尺寸 |
100×100mm |
|
XY移动 |
25×25(mm) |
|
XY分辨率 |
0.01mm |
|
工作温度 |
10℃ ～ 38℃ |
|
湿 度 |
10% ～90% |
|
外形尺寸 |
480×305×545mm |
|
重 量 |
30kg |
|
电 源 |
220V，60/50Hz |
基本配置：
|
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|
1 |
主机 |
1 |
14 |
细丝夹持台 |
1 |
|
2 |
维氏压头 |
1 |
15 |
水平仪 |
1 |
|
3 |
10X测微目镜 |
1 |
16 |
砝码 |
6 |
|
4 |
十字试台 |
1 |
17 |
产品合格证书 |
1 |
|
5 |
平口夹持台 |
1 |
18 |
产品使用说明书 |
1 |
|
6 |
薄片夹持台 |
1 |
|
|
|
|
7 |
砝码杆 |
1 |
|
|
|
|
8 |
水平调节螺钉 |
4 |
|
|
|
|
9 |
电源线 |
1 |
|
|
|
|
10 |
保险丝（1A） |
2 |
|
|
|
|
11 |
10* 40*物镜 |
2（各1个） |
|
|
|
|
12 |
螺丝批 |
1 |
|
|
|
|
13 |
标准硬度块：HV1，HV0.2 |
2（各1块） |
|
|
|
可选配置：
克努普压头 硬度块 金相试样切割机 金相试样镶嵌机 金相试样抛光机 CCD图像处理系统
产品具体参数请咨询：时代试金 翟胜 13851491314 | |
