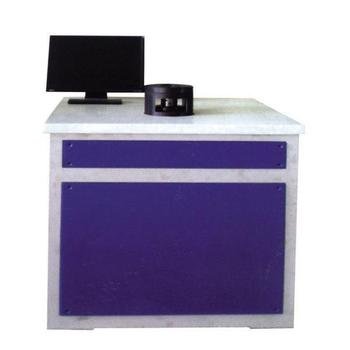

数显杯突试验机GBT-60Z简介:

一、 功能特点：

本机是对金属薄板和带材进行延展性试验的专用设备，用于评定金属材料塑性变形及检验金属板材的各项异性，符合国标GB4156-84《金属杯突试验方法》和国标GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》。

GBT-60Z其主要特点是杯突值的精度达到0.01mm，主加载试验力的控制精度达到了1N。主试验力的加载方式采用了液压加紧、伺服控制、等速率、电控机械式加载，并采用了轮辐式传感器，高精度的编码器进行信息传输。从而保证了主试验力的测试精度、控制试样的破裂准确度及杯突值测量精确度。

二、主要技术规格和技术参数：

1、 板材厚度：0.05～2mm（高精度传感器，可实现超薄板材试验）

2、 板材宽度：90-100mm；

3、 冲头行程，40mm；

4、 加紧活塞行程40mm。

5、 冲压负荷60kNmax。

6、 最大夹紧负荷10kN。

7、 杯突值分辨率：0.01mm

8、 杯突试验模具规格：

●标准冲头球：φ20±0.05mm

●标准垫模孔径：φ33±0.1mm

●标准固定模孔径：φ27±0.05mm

9、 特殊定货可提供非标模具。可符合美标、欧标等国际标准的杯突试验机。

10、 液压油：N46号液压油（一般加油站可购到）。

11、 外形尺寸：1000×600×1350（mm）

12、 电源AC380V。

13、 重量300Kg

具体技术参数请咨询：时代试金 翟胜 13851491314
