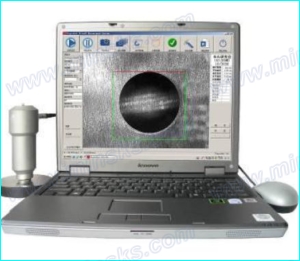

IS100B布氏硬度图像测量系统

(便携式HB3000B-TEST-B)简介

“布氏硬度图像测量系统(便携式)”，利用先进的光学、电子、计算机及图像处理技术，可用于布氏硬度的自动测量。

性能特点：

1．方便的携带性能：整套系统设计小巧精致、安装方便、操作简单，全套设备可以放入携带式手提箱内。

2．专业的光学设计：保证布氏压痕图像亮暗分明、清晰无比，便于观察及测量。对于表面粗糙，甚至是表面锈蚀的试样，也能获得良好的成像效果。

3．高分辨数字成像：采用工业级数字摄像头，分辨率最高达1280X1024，即使对于小压痕，也能得到较高的分辨率，提高测量精度。

4．精准的图像分析：通过数字头对压痕直径进行800次（及以上）的随机测试，并得到平均值，最大限度地消除人工读数或点取压痕的随机误差，极大地提高测量结果的重复性。

5．高速的测量速度：自动测量功能，可在一秒钟内显示准确的硬度值及压痕直径。

6．宽广的适用范围：无论是试验室，还是工业车间；无论是抛光工件，还是有锈蚀的试样；系统均能获得准确的测试结果。

7．强大的软件功能：强大的软件后处理功能，可以满足用户各种专业的要求。包括单件测量、批量测量、ASTM-E140硬度换算表、数据及图像存储、数据库查询、以及支持SPC程序。

技术规格：

1．光学系统：专业光学镜头，分别适用于不同直径的压痕测量。（根据用户订单选配）

2．数字成像：130万工业级数字摄像头，最高分辨率1280X1024。

3．照明电源：USB直接供电，方便快捷，可用于现场操作。

4．测量范围：可测量压痕范围在1.2mm到6mm。（根据用户订单选配）

5．测量速度：对于正常压痕，自动测量时间度小于1秒。

6．测量方式：自动测量、对角线测量、三点测量、四边测量任选。

主要功能:

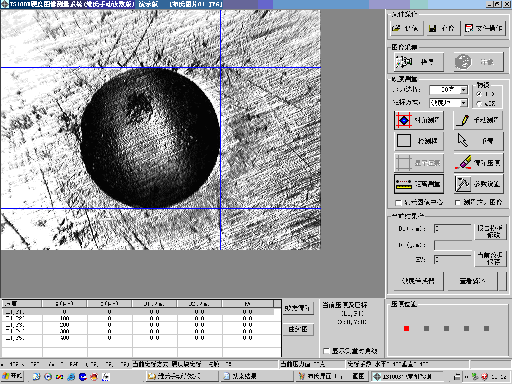

图像采集：实时显示硬度图像，可存储、打印图像。

压痕测量：自动测量，重复性好、准确性高、适用性广。同时支持对角测量、三点测量及四边测量多种手动测量方式。

硬度换算：依据国家标准，自动进行布-洛—维等多种硬度数值转换，实时显示。

图文报告：自动记录测量数据，根据用户需求，输出按WORD文档报告并长期保存。

数据导出：自动记录测量数据，将所有数据按EXCEL格式保存。

数据库支持：支持数据库，方便用户查询。

配置清单:

专用仪器箱                             1只

专用布氏压痕测头                       1只(注：两种倍率测头任选一只)

软件加密狗                             1只

软件光盘                                1张

使用说明书                             1份

笔记本电脑（选配）                                    1台

技术支持：济南试金集团 翟胜 13851491314
