功能特点:
♦具有高温测试功能,测量工件表面温度可达300℃;
♦设有耦合提示、低电压提示;
♦最小值捕捉:可选择显示当前厚度值或最小厚度值;
♦数据存储:可存储500个测量值和5个声速值;
♦声速可调:可利用已知厚度试块测量声速,可以测试不同的高温材料;
♦增益设置:具有高、低增益设置功能;
♦背光显示功能,适合在光线不好的环境中进行测量。
标准配置:
主机、5PФ10探头、ZW5P高温探头、4mm钢校标块,AA型碱性电池,常温耦合剂、高温耦合剂、主机保护套。 可选附件:
标准试块等。
产品概述:

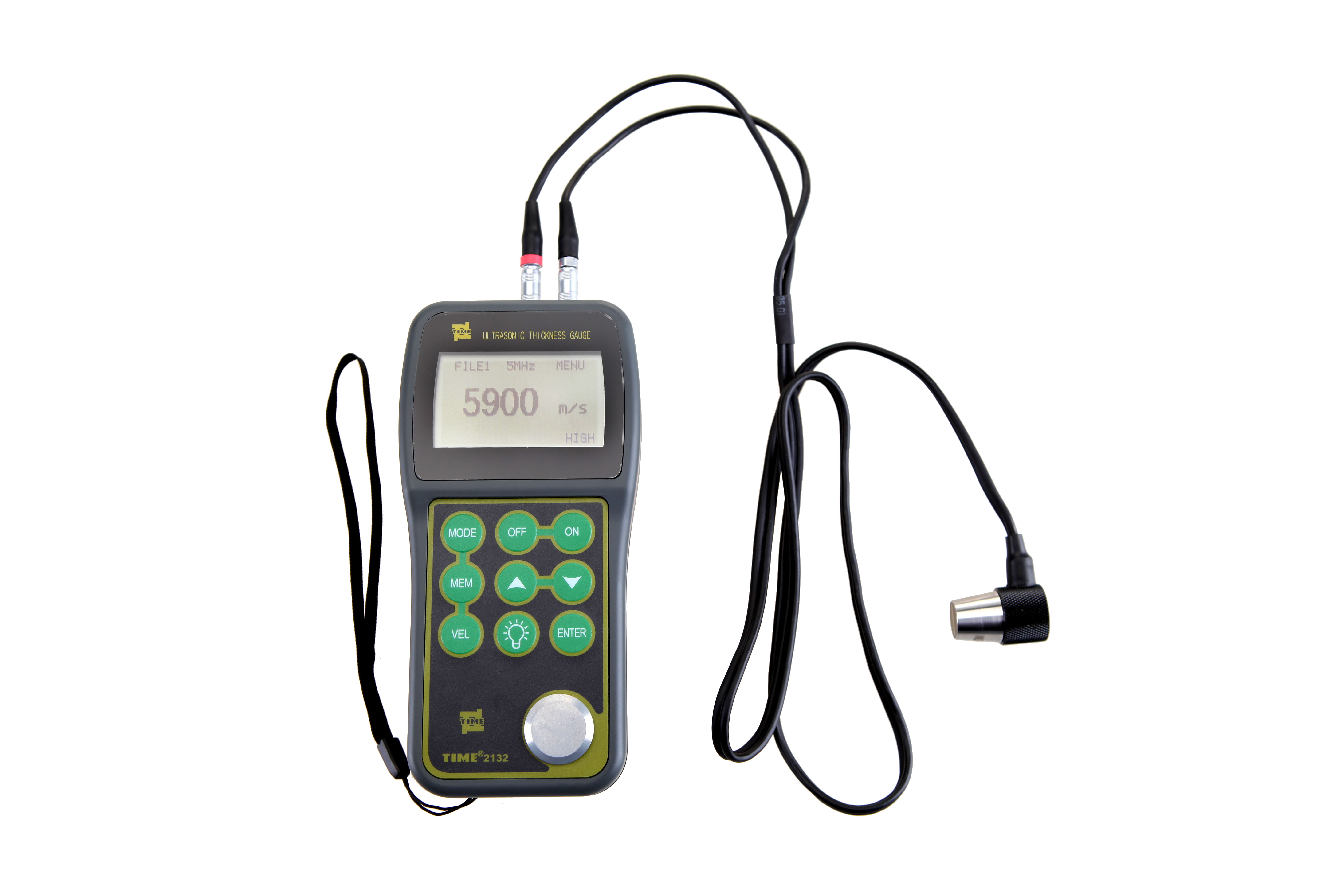

TIME®2132超声波测厚仪采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反 射的各种材料厚度的测量。原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在物体中传播,到达材 料分界面时被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。背光显示适合在光线不 好的环境中进行测量,以及高温环境下的测量。
产品用途:
TIME®2132可对各种板材和各种加工零件作精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行 监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领 域。TIME®2132超声波测厚仪配备了高温探头,可测量高温材料,被测工件表面温度最高可到300度,由于本仪器 声速可调,因此可以测量除钢以外的任何超声波良导体材料在高温状态下的厚度。
功能特点:
♦具有高温测试功能,测量工件表面温度可达300度;
♦设有耦合提示、低电压提示;
♦关机方式:手动和自动关机等功能(无操作三分钟后);
♦最小值捕捉:可选择显示当前厚度值或最小厚度值
♦数据存储:可存储500个测量值和5个声速值
♦声速可调:可利用已知厚度试块测量声速,可以测试不同的高温材料;
♦增益设置:具有高低增益设置功能
♦公英制转换:可选择mm或inch
♦背光显示功能,适合在光线不好的环境中进行测量。
技术参数:
型号
|
TIME®2132
|
测量范围
|
5.0mm~80.0mm(钢高温)
1.2mm~225.0mm(钢常温)
|
显示分辨率
|
0.1mm
|
示值误差
|
±(1%H+0.1)mm,
其中H为标准厚度块的实际值。
|
管材测量下限
|
5MHz 探头:
Ф 20×3.0 (常温),示值误差不超过±0.1
|
声速调节范围
|
1000m/s-9999m/s
|
已知厚度反测声速测量范围
|
1000m/s~9999m/s
|
声速测量精度
|
试块厚度20mm 时,声速测量精度为1mm/H×100%;
试块厚度20mm时,声速测量精度为5%
|
工件表面温度
|
-10℃~300℃
|
电源
|
二节5号干电池
|
功耗
|
最大工作电流不超过30mA
(3V不开背光)
|
外形尺寸
|
152mm×74mm×35mm
|
重量
|
250g左右
|
|
