功能特点：

♦支持动态录像功能；

♦支持灰度B扫功能；

♦丰富的波形冻结功能；

♦严格符合欧标En12668-1的标准要求；

♦波峰记忆、实用AVG、动态记录、缺陷定位、缺陷定量、缺陷定性、曲面修正、灰度B扫描。

标准配置：

主机、直探头2.5MHzφ20、斜探头5MHz8X9K2、耦合剂、电池、皮套、背带、电源适配器、探头线。

可选附件：

PC端通讯软件，试块，探头。

产品概述：

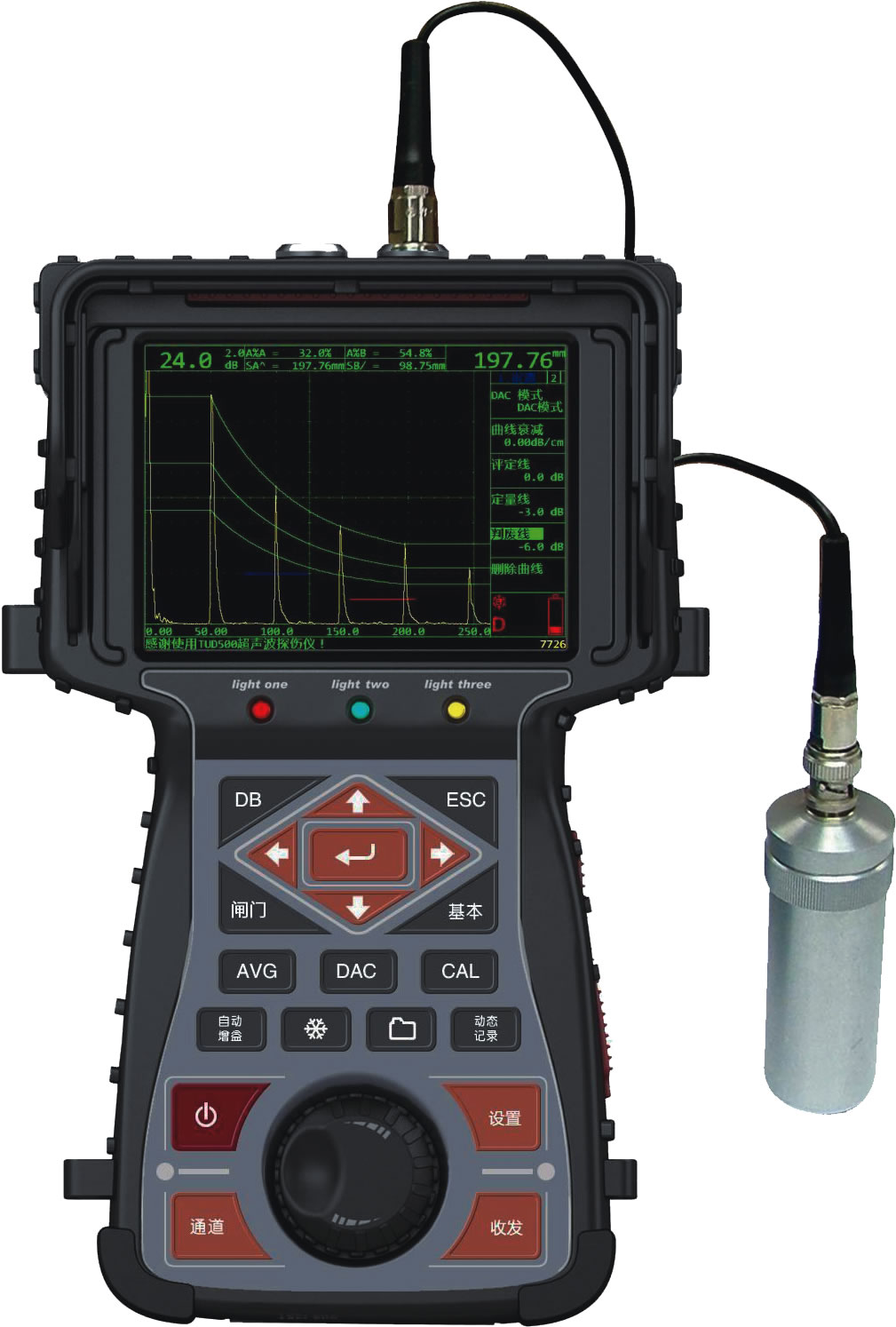

TIME 1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，能够快速、无损

伤、精确地进行工件内部多种缺陷如裂纹、焊缝、 气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性。

产品用途：

广泛应用于电力、石化、锅炉压力容器、钢结构、军工 、航空航天、铁路交通、汽车、机械等领域。

功能特点：

- 最新开发的、采用国内业界领先的可调方波激励技术，内置带有可调节选项的高性能“方波脉冲发生器”，实现与

探头的最佳匹配，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨

率。

- 先进的电路设计，采用12bits 80MHz采样片，配合5.7"TFT （640x480）高分辨率彩色液晶显示屏，确保能快

速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真

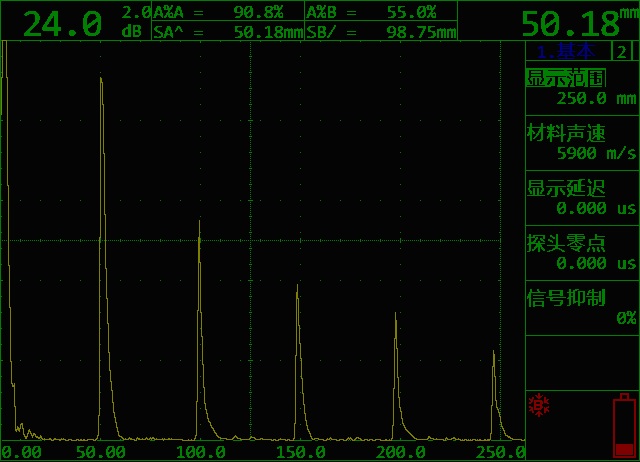

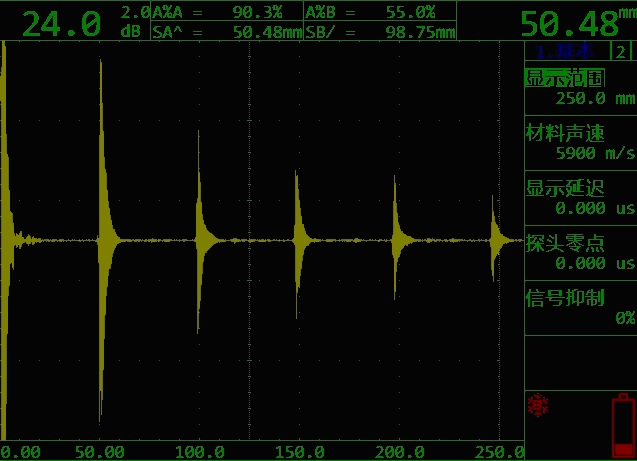

实性得到有效的保证，对缺陷性质的分析和判断极为有利。（下图为全波显示和射频显示）

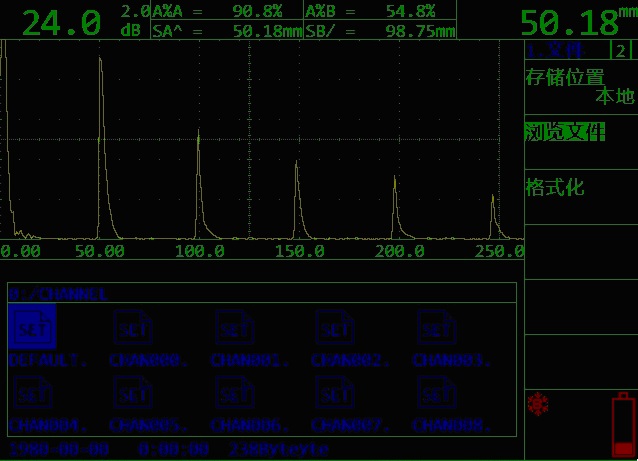

- 支持动态录像功能，可记录4个动态记录文件，每个文件可以以16帧/秒的速度记录2分钟实时波形。可外接U盘存

贮到4个文件，每个文件半个小时，通道保存、通道存储菜单化操作，大大方便数据的分析存储（见下图）。

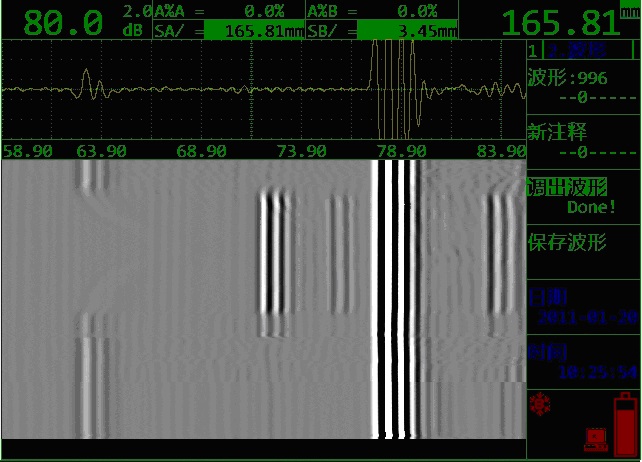

- 支持灰度B扫功能，可显示截面灰度B扫描，一个屏幕显示丰富信息量，可用于简单TOFD应用。（下图为灰度B扫

功能显示图）

- 丰富的波形冻结功能，波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便

用户操作。

- 机器严格符合欧标En12668-1的标准要求。

- 内置国内主要4个探伤标准，可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，内带“美国

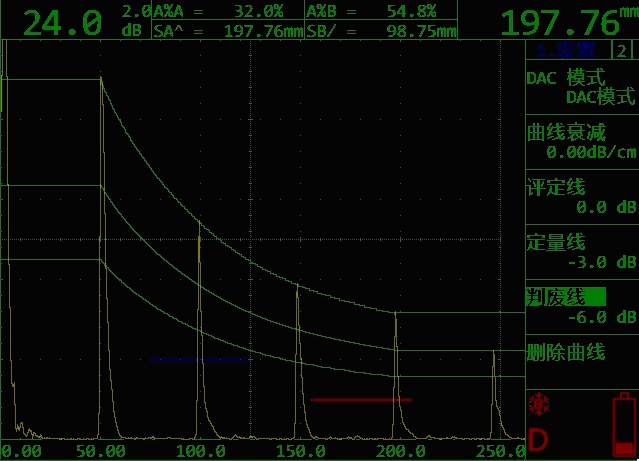

钢结构焊接规范焊缝分级AWS D1.1”评定标准，使检测更加得心应手，方便现场使用。（下图为DAC曲线图）

探伤功能：

波峰记忆：实时检索缺陷最高波，标定缺陷最大值；

实用AVG：实用AVG曲线、自动换算缺陷φ值(X>3N，N为近场距离)；

动态记录：检测实时动态记录波形，存储、回放；

缺陷定位：实显水平值P、深度值D、声程值S；

缺陷定量：实显SL定量值（DAC曲线实时定量）；

缺陷定性：通过包络波形，人工经验判断；

曲面修正：曲面工件探伤，修正曲率换算；

灰度B扫描：实时扫查，描述缺陷横切面。

本仪器涉及到的超声波探伤国家标准和行业标准有：

-GB/T 12604.1-2005 无损检测 术语 超声检测

-JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件

-JJG 746-2004 超声探伤仪检定规程

-GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级

-JB/T 4730.3-2005 承压设备无损检测 第3部分：超声检测

-JG/T 203-2007钢结构超声波探伤及质量分级法，代替JG/T 3034-1996

-SY/T 4109-2005 石油天然气钢制管道无损检测，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-

1993，SY/T 4065-1993

技术参数：
