功能特点:
♦高精度电感传感器;
♦多参数测量,可测量多种机加工表面粗糙度;
♦机电一体化,体积小,方便携带,适于现场测量;
♦CD液晶显示器,显示测量参数及图形;
♦标准RS232接口,支持与PC通讯及现场打印;
♦符合ISO和GB标准,兼容DIN、ANSI、JIS标准。
标准配置:
主机、TS100标准传感器、电源适配器、多刻线标准样板、传感器护套、支架。
产品概述:

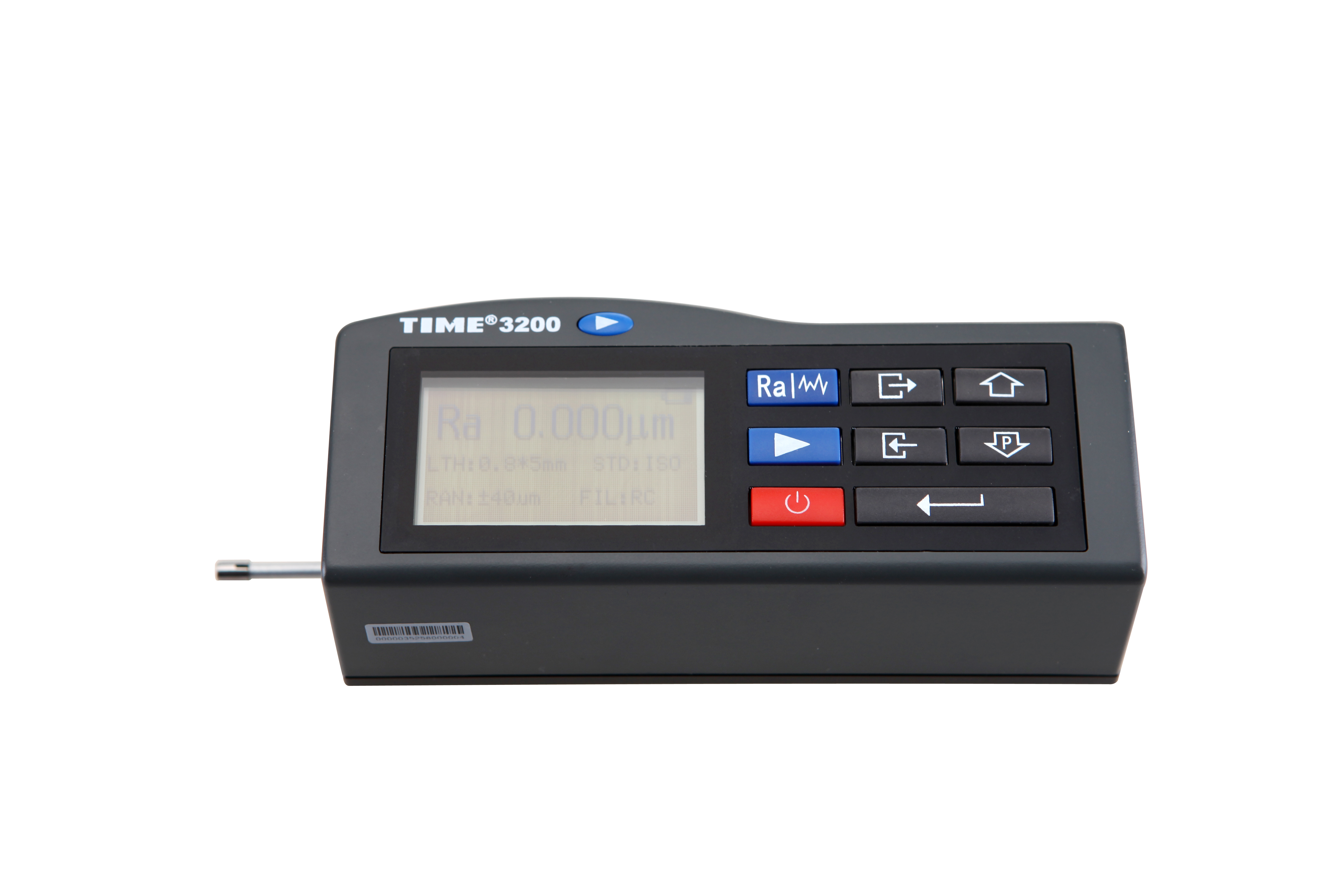

TIME®3200手持式粗糙度仪,根据选定的测量条件计算出相应的参数,在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出。亦可与PC机进行通讯,通过PC软件获得更丰富的测试结果分析及试验报告处理等。
产品用途:
TIME®3200手持式粗糙度仪, 多达13个粗糙度参数测量,可测量多种机加工零件的表面粗糙度。体积小巧,方便携带,适用于生产现场测量,
配合同多种选配传感器,更能实现曲面、小孔、沟槽、深槽等复杂表面粗糙度的测量。
功能特点:
♦机电一体化设计,体积小巧,方便携带,适用于现场测量;
♦多参数测量,可测量多种机加工零件的表面粗糙度;
♦高精度电感传感器;
♦符合ISO和GB标准,兼容DIN、ANSI、JIS标准。
♦LCD液晶显示器,显示测量参数及图形;
♦传感器触针位置指示;
♦具有示值校准功能;
♦高品质锂离子充电电池;
♦标准RS232接口,可与PC机通讯;
♦可连接专用打印机,现场打印。
技术参数:
型号
|
TIME®3200
|
测量参数
|
Ra、Rz、Ry、Rq、Rt
|
测量范围
|
Ra:0.025~12.5μm
|
显示范围
|
Ra、Rq:0.005~16μm,Rz、Ry、Rt、Rp、Rv、Rmax、R3z:0.02~160μm,
|
量程范围
|
±20μm、±40μm、±80μm
|
最高显示分辨率
|
0.001μm
|
滤波方式
|
RC、PC-RC、GAUSS、D-P
|
取样长度
|
0.25mm、0.8mm、2.5mm、自动
|
评定长度
|
1L~5L(可选,L为取样长度)
|
测量行程长度
|
3L~7L(可选,L为取样长度)
|
最大驱动行程长度
|
17.5mm/0.71inch
|
最小驱动行程长度
|
1.3mm/0.052inch
|
示值误差
|
≤±10%
|
示值变动性
|
≤6%
|
针尖角度
|
90°
|
显示方式
|
128×64点阵液晶(带背光)
|
工作环境
|
温度:0oC~40oC,相对湿度:<90%
|
重量
|
440g
|
外型尺寸
|
140×52×48mm
|
可选附件:
TS110曲面传感器、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TS140直角测量机构、TA620测量平台、TA630微调平台、TA230打印机、侧向转接杆、接长杆、PC软件及通讯线缆。
|
