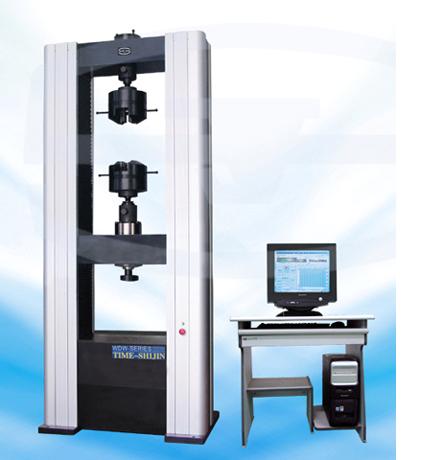

WDW-500E微机控制电子式万能试验机
一、济南试金产品描述
1、适用的试验方法及标准：
GB/T228《金属材料室温拉伸试验方法》
GB/T7314《金属材料室温压缩试验方法》
GB/T14452《金属材料弯曲力学性能试验方法》
可以满足GB、ISO、ASTM、DIN等标准。可根据客户需求增加其它相应标准。
2、济南试金主机：
该机采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。
3、济南试金附具标准配置：
楔型拉伸附具、压缩附具、弯曲附具各一套。楔型拉伸附具采用手动旋转夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具体上下移动。试样不受附加力，保证了试验结果的准确性。
4、济南试金的电气系统：
用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。具有过载、过流、过压、位移上下限位和紧急停止等保护功能。电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
二、主要技术指标
|
序号 |
技术指标 |
WDW-500E |
|
1 |
济南试金试验机等级 |
1级或0.5级 |
|
2 |
试验力最大值 |
500kN |
|
3 |
试验力测量范围 |
最大试验力的（0.4%～100%） |
|
4 |
试验力测量精度 |
最大试验力的（0.4%～100%）测量范围内，优于示值的±1％（1级）；
最大试验力的（0.4%～100%）测量范围内，优于示值的±0.5％（0.5级） |
|
5 |
试验力分辨力 |
±300000码 |
|
6 |
变形最大值 |
10mm |
|
7 |
变形测量范围 |
引伸计满量程的0.2%-100% |
|
8 |
变形测量精度 |
引伸计满量程的0.2%-100%范围内，优于示值的±1％（1级）；
引伸计满量程的0.2%-100%范围内，优于示值的±0.5％（0.5级） |
|
9 |
位移测量精度 |
优于示值的±1％（1级）；优于示值的±0.5％（0.5级） |
|
10 |
济南试金位移分辨力 |
0.001mm |
|
11 |
位移速度（mm/min） |
0. 005 ~ 500 ，无级调速 |
|
12 |
拉伸行程（mm） |
600 |
|
13 |
压缩行程（mm） |
600 |
|
14 |
试验宽度（mm） |
650 |
|
15 |
力控速率调节范围 |
0.005--5%Fs/s |
|
16 |
力控速率控制精度 |
为±1%设定值以内 |
|
17 |
变形速率调节范围 |
0.005—5%Fs/s |
|
18 |
变形速率控制精度 |
速率＜0.05%Fs时，为±1%设定值以内；
速率＞0.05%Fs时，为±0.5%设定值以内 |
|
19 |
位移速率控制精度 |
0.005—250mm/min |
|
20 |
恒力、恒位移、恒变形控制范围 |
0.5%~100%Fs |
|
21 |
恒力、恒位移、恒变形控制精度 |
设定值≥10%Fs时，为设定值的±0.1%以内；
速率＜10%Fs时，为设定值的±1%以内 |
|
22 |
工作环境 |
室温10～35℃，湿度20%～80% |
|
23 |
主机外形尺寸
（宽×深×高）(mm) |
1150×770×2817 |
|
24 |
济南试金主机重量（kg） |
2800 |
