1.产品简介

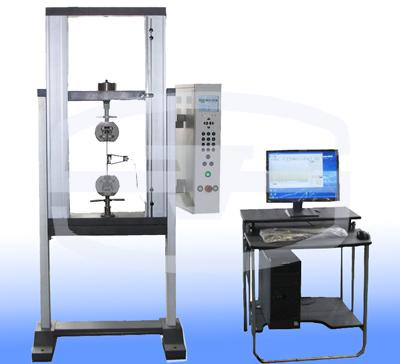

    济南试金的电子万能试验机产品外观新颖，机架主体由高刚性一次性挤压成型铝型材组成，独特的组合设计结构可按人体工程学调节测试空间位置。采用高精度、无间隙精密滚珠丝杠，提高了传动效率和位移精度。电器、控制于一体的带有液晶显示屏的控制柜侧挂于主机的右侧，应用时代F020控制器，通过前面板上的切换按键可实现上下位机独立控制。可实现试验力、试样变形和横梁位移等参量的闭环控制。试验空间大，可方便的配置多种附件。适合于厂矿企业，特别是高等院校、科研机构等部门进行材料的拉、压、弯等力学性能检测。

2.引用标准：

GB/T16491-2008《电子式万能试验机》

GB/T2611-2007《试验机通用技术要求》

JB/T6146-2007《引伸计 技术条件》

GB/T6147-1992《试验机包装、包装标志、储运技术要求》

GB/T6825.1-2002《静力单轴试验机的检验第一部分 拉力和（或）压力试验机测力系统的检验与校准》



3.济南试金的设备主要特点

（1）主机为支架式单空间，机架主体由高刚性一次性挤压成型铝型材组成，独特的组合设计结构可按人体工程学调节测试空间位置。

（2）自主开发的液晶显示屏控制柜集电器、控制于一体侧挂于主机的右侧，通过前面板上切换按键可实现上下位机独立控制；

（3）液晶显示屏控制柜给电子式万能试验机提供了一种新的控制方式，使用户可以在脱离微机的情况下进行一般性试验。具有人机界面友好，显示清晰，操作方便灵活等特点。

 （4）应用时代自主开发的F020控制器，可实现试验力、试样变形和横梁位移等参量的闭环控制；

4.济南试金试验机主要技术参数和技术指标



序号	项目名称	技术参数
1	最大试验力（kN）	20
2	济南试金试验力级别	0.5级
3	试验力测量范围	80N～20kN，全程不分档
4	鉴别力范围	0.25%FL
5	变形测量范围	2%Le～100%Le
6	变形测量准确度	±0.5%
7	位移分辨力（mm）	0.001
8	位移测量准确度	±0.5%
9	速度范围（mm/min）	0.005～1000，无级调速
10	速度准确度	±0.5%
11	横梁最大拉伸行程（mm）	600
12	试验空间宽度（mm）	430
13	最大压缩行程（mm）	600
14	外形尺寸（宽×深×高）（mm）	1016×660×1990
15	济南试金主机质量（kg）	232
16	电源	0.75KW  AC220V±10%

产品具体参数及服务请咨询：时代试金 翟胜13851491314
