一.功能及结构简述
⊙济南试金YAW-2000D微机控制电液伺服压力试验机主要用于多种材料的压缩试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。

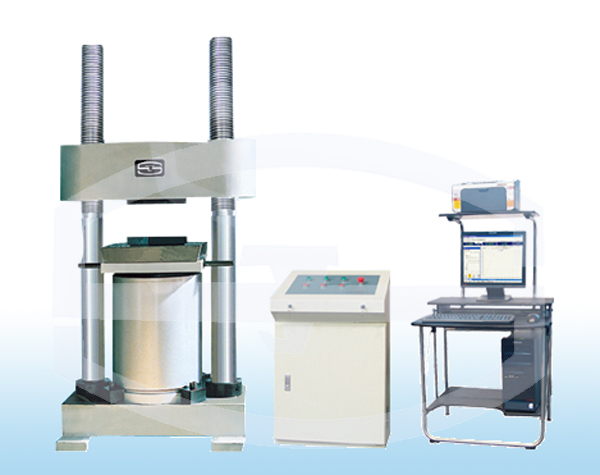

⊙济南试金试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、油压传感器测力、PC机—电液伺服控制系统自动控制试验进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
⊙济南试金主机为双丝杠框架结构，横梁通过安装在其上的丝母与丝杠联结。丝杠下端通过卡环、螺母与底座牢固联结。安装在横梁上的电机，通过链轮链条带动丝母旋转，改变电机旋转方向后可使横梁上下移动。上压盘通过螺钉联接在横梁上；压块将油缸固定在底座中央，活塞与工作台通过螺钉联结在一起，下压盘、及球面座通过定位销固定在工作台上。当控制油液进入油缸后，推动活塞连同固定工作台及下压盘上升，使试验力逐渐作用在试样上。
⊙济南试金的液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、高精度高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、相对位移等的控制。
二、主要技术参数
|
序号 |
技术名称 |
技术参数 |
|
1 |
最大试验力（kN） |
2000 |
|
2 |
试验力测量范围 |
最大试验力的4%-100% |
|
3 |
试验力示值相对误差 |
≤示值的±1% |
|
4 |
等速应力控制范围（N/mm2·S-1） |
1-10 |
|
5 |
济南试金应力速率误差 |
≤±5% |
|
6 |
上下压盘最大距离（mm） |
500 |
|
7 |
上、下压盘尺寸（mm） |
250×250 |
|
8 |
活塞行程（mm） |
0-200 |
|
9 |
活塞空载上升最大速度（mm/ min） |
约50 |
|
10 |
立柱净间距（mm） |
540 |
|
11 |
油泵电动机功率（kW） |
1.5 |
|
12 |
升降电动机功率（kW） |
0.75 |
|
13 |
试验机主机外形尺寸（长x宽x高）（mm） |
1050×650×2100 |
|
14 |
电控柜柜外形尺寸（长x宽x高）（mm） |
600×480×960 |
|
15 |
济南试金主机质量（kg） |
约3500 |
产品具体参数及服务请咨询：时代试金 翟胜13851491314
