一、产品概述l

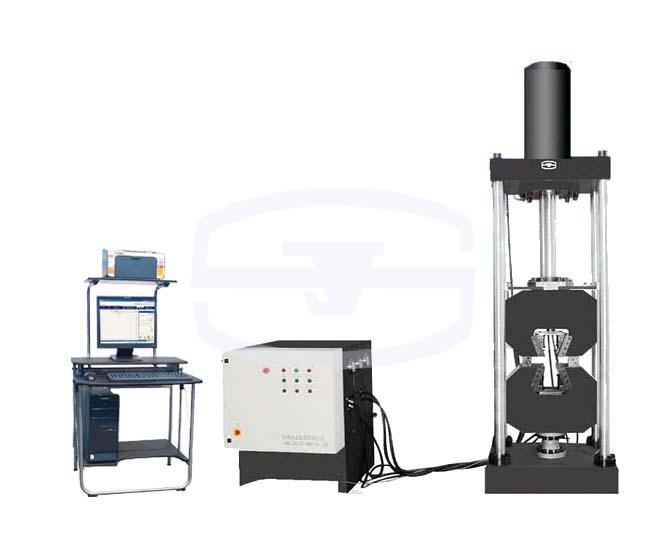

济南试金WAW-DL系列微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
l 济南试金主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机经减速器、链传动机构、丝杠副传动。
l 济南试金的测控系统采用微机控制电液伺服系统，传感器测力，微机屏幕显示试验力、变形、位移和试验力-时间、试验力-变形、试验力-位移、变形-时间、位移-时间 、应力-应变、应力-时间八种试验曲线，能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持多种控制方式，能够按照GB/T228-2002自动计算各种数值，并且能够打印试验报告，用户也可以自己编辑试验报告的格式。
二、主要技术指标
|
序号 |
技术指标 |
WAW-600DL |
WAW-1000DL |
WAW-2000DL |
|
1 |
济南试金试验机级别 |
1级 |
|
2 |
最大试验力(kN) |
600 |
1000 |
2000 |
|
3 |
试验力测量范围(kN) |
12～600 |
10～1000 |
20～2000 |
|
4 |
试验力示值精度 |
示值的±1%以内 |
|
5 |
位移测量分辨力（mm） |
0.005 |
|
6 |
位移测量精度 |
示值的±1%以内 |
|
7 |
变形测量分辨力（mm） |
0.001 |
|
8 |
活塞最大行程（mm） |
580 |
680 |
780 |
|
9 |
拉伸钳口最大间距（mm）
（包括活塞行程） |
600 |
700 |
800 |
|
10 |
变形测量精度 |
示值的±1％以内 |
|
11 |
超载保护 |
超过满量程的5% |
|
12 |
济南试金夹持方式 |
液压楔型夹紧 |
|
13 |
圆试样夹持范围（mm） |
φ13-φ40 |
φ13-φ60 |
φ15-φ70 |
|
14 |
扁试样夹持范围（mm） |
0-30 |
0-40 |
0-50 |
|
15 |
立柱数（件） |
4 |
|
16 |
主机外形尺寸（mm） |
800×650×2990 |
1000×750×3580 |
1250×900×4000 |
|
17 |
总功率（kW） |
6 |
6.5 |
7 |
|
18 |
济南试金主机重量（㎏） |
约3500 |
约6000 |
约9000 |
产品具体参数及服务请咨询：时代试金 翟胜13851491314
